駐車案内システム超音波駐車センサー

駐車案内システム超音波駐車センサー

前書き

超音波検出作動原理を使用して駐車スペースが占有されているかどうかを検出し、LEDインジケータを使用して状況を区別する駐車案内システムの超音波パーキングセンサー（REDは占有、GREENは利用可能）同時に駐車管理レベルを向上させます。同時に、ステータスを上位コントローラに送信します。

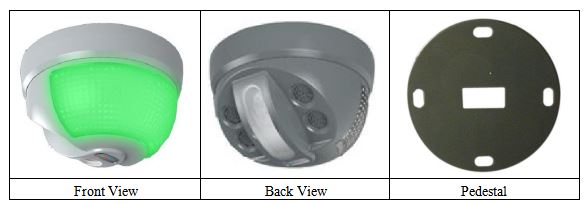

画像

パラメータ

表2

  作業状況インジケーター

作業状態表示灯（赤）：通信中のものと検出物を点灯させる

S1ジャンパ設定

S1ジャンパ設定指示 ：

右から左に、（LH）【1,2,3,4,5,6,7】、下位5桁（1-5）がアドレス設定、上位2桁（6-7）が設置高さアドレス、ジャンパー手段1では、ジャンパーなしでは0を意味します。

アドレス設定 ：下位5桁（5,4,3,2,1）それぞれ16進数の16,8,4,2,1を表します。   このような駐車場アドレス3などのジャンプラインの組み合わせの数が異なる場合は、1と2でジャンプする必要があります。

表3

注意：

1、駐車案内システムの超音波駐車センサーがジャンパーを設定するとき、酸化物の層を取除くためによい推薦を保障するために繰り返し推圧し、数回引き抜きなさい。

2の提案された設置高さはYです：2.4m-3m、信頼できる検出を保障するために、駐車ラインの上に直接取付けられています。

ブロック端子の指示

システム接続手順

１．１つのＲＣＭの下の装置は、好ましくはバスモードで接続され、５つのジャンパによる検出器アドレス指定、１つの通信バスは最大で３２の検出器を与えることができる。

2. 1つのRCMの下にある検出器は、RCMからDC電力を得ます。 線路損失に関する技術を考慮して、検出器は広範囲の電源設計を使用する。

3.端末装置が正しく機能していることを確認するために、DC 24V電源の使用をお勧めします。 信頼性の高い起動を保証し、長期間動作するように、地域のコントロールボックスに電力の総電力供給装置の150％〜200％の電力を供給します。

デモの インストール
